【檢測原理】

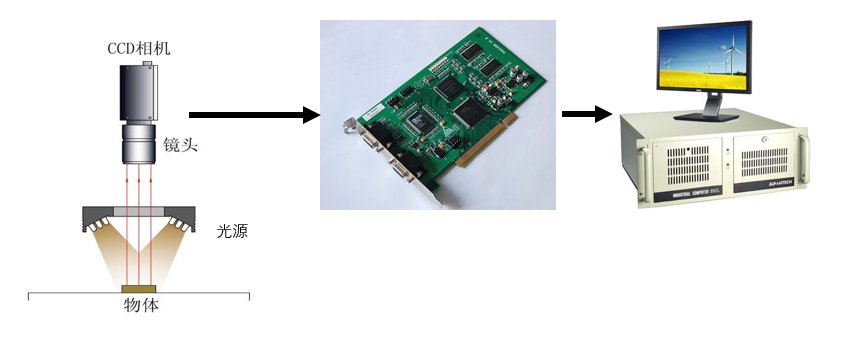

通過CCD工業相機將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號;圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。

【客戶檢測需求】

1、焊縫檢測：

焊點個數、高度0.3mm;焊道有無，偏差0.5mm,焊洞，焊疤，黑煙10mm;帶焊接掛件處平面度0.5

2、尺寸檢測：箱體掛載點孔徑、高低，密封面對角平面度0.5mm、單個模組底面平面度1.75，凹凸點高度0.5、掛件加工側尺寸;

3、檢測拉鉚螺母、支架、套筒、鋼絲螺紋套等有無、大小、高低，是否錯裝，標件識別錯漏

4、涂膠有無、PVC是否噴涂及露白

5、識別鉚釘高度、數量

6、表面鋁屑0.1mm

7、側面劃傷、磕碰、毛刺0.2mm

8、絲印、正負極標識有無，字符識別、大小、斷絲　二維碼識別、字符核對

【檢測效率】

檢測效率：5分鐘/件

三維檢測 0.1mm

位置精度： 0.1mm

平面度精度： 0.1mm

【軟件系統功能】

1.實時監控：可與傳輸系統對接。

2.數據查詢：可利用Microsoft SQL Database做數據查詢及數據導入導出。

3、加密工程界面，輸入密碼可以設定及修改參數;

4、檢測完成后在屏幕上顯示檢測內容結果，通過顯示綠色，不通過顯示紅色，待檢測為黃色;

5、記錄保存檢測數據儲存以每班12小時為準保存到固定的文件夾(硬盤1T);

6、檢測節拍按鈕啟動0.5S，檢測拍照(拍照1幀~5.8幀每秒)、圖像對比、數據保存、對比結果數據輸出240S以內完成
