在測量領域內，重復性精度與精度都是檢測儀器的兩個關鍵指標，但是兩種精度有很大的差別。簡單的理解如下：

(1) 重復性精度是指檢測儀器重復多次地完成同一變化過程所對應的結果的最大偏差值。

(2) 精度是指儀器的值與理論值之間的最大差值。

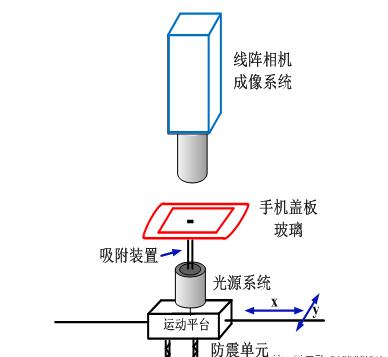

基于線陣相機的手機蓋板玻璃在線檢測系統結構示意圖

這兩個指標也是手機蓋板玻璃尺寸檢測的核心指標，如圖1所示為基于線陣相機的手機蓋板玻璃在線檢測系統的組成結構圖，下面就結合此圖聊一聊影響手機蓋板玻璃在線尺寸測量精度的“那些事”：

(1)視覺成像系統的分辨率(靜因素)

視覺成像系統的分辨率相當于直尺的最小刻度，決定了整個檢測系統的檢測能力。換句話說檢測精度高的視覺檢測系統必須有相匹配的視覺成像分辨率，然而，成像分辨率與視場范圍是一對矛盾的指標：分辨率越高視場范圍越有限，例如：由8K的線陣相機和鏡頭組成的視覺系統，若其分辨率為12um，則視場寬度最大為96mm;由8K的線陣相機和鏡頭組成的視覺系統，若其分辨率為5um，則視場寬度最大為40mm。

但是，視覺成像分辨率高并不意味著檢測精度高，因?yàn)檫€有其他因素會影響檢測精度。

(2)運動平臺的精度(動因素)

運動平臺的精度相當于手拿直尺進行測量時手的平穩度。如圖1所示，基于線陣相機的手機蓋板檢測系統需借助運動平臺載著手機蓋板玻璃沿x方向進行運動成像，因此，運動平臺的精度會直接影響手機蓋板玻璃的成像。例如，運動平臺的“左右搖動”指標會直接影響手機蓋板玻璃的橫向成像質量，進而影響了手機蓋板的橫向測量精度。

另外，由于手機蓋板檢測系統通常需要直接搭載在產線上，因此來自于產線機械臂的振動必然會對成像造成干擾，防震單元就是用來減小這種擾動，如大理石基臺或阻尼單元。然而對于外部持續的擾動干擾，即便存在防震單元，根據經驗也會有大約1至2個絲左右的擾動。

(3)手機蓋板玻璃本身的加工質量(對象因素)

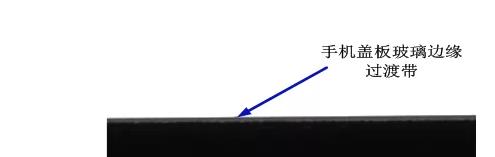

手機蓋板尺寸的測量通常要以手機蓋板玻璃的邊緣作為基準，然而手機蓋板玻璃邊緣的倒邊是影響手機蓋板玻璃的邊緣成像的一個重要的因素，如圖2所示為手機蓋板玻璃邊緣成像圖，可以看出在邊緣處存在若干像素寬的過渡帶。此過渡帶會影響尺寸測量的基準，造成測量誤差。換句話說，測量精度也是與蓋板玻璃的加工情況相關的，這情況就類似于相親，要想找個好對象，自己的素質還得跟得上。

手機蓋板玻璃邊緣成像

除此之外，光源系統的準直度、圖像處理算法的精度等因素也會直接影響測量精度。了解完這些后，您還會覺得手機蓋板玻璃的在線尺寸檢測是件容易的事兒嗎?仁者見仁，智者見智吧。
