在鋼板加工過程中，由于原材料、軋制設備、工藝等多種原因，使鋼板表面經常出現傷痕、裂紋、軋痕、劃痕、針孔、氧化皮、孔洞、凹坑等缺陷。這些缺陷不僅會影響產品的外觀，還會降低產品的耐腐蝕性、耐磨性和疲勞強度。

【技術簡述】

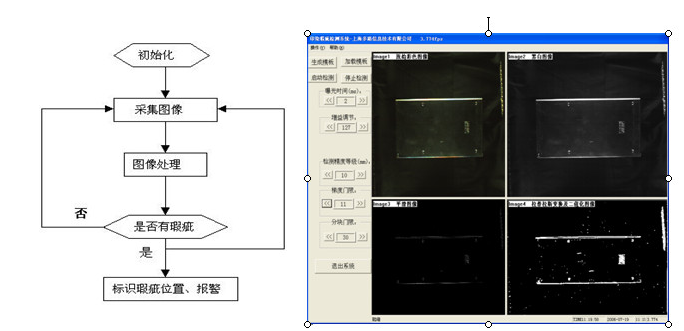

隨著CCD技術、圖像處理技術，尤其是計算機技術、機器視覺技術的飛速發展，使得鋼材表面質量的在線檢測成為可能。該在線檢測系統可以在生產線正常運行的情況下，實時、高效地檢測出鋼板表面的各種缺陷。通過統計分析，參照產品質量等級標準，可以對單個或批次產品的質量狀況進行評價，并提供給工廠質量控制部門作為其決策依據。

【檢測問題】

●系統必須能在線檢測鋼板表面的瑕疵，如劃痕、刮傷、孔洞、結疤、墊坑等表面異常。

●系統能應對因鋼板寬度變化、以及鋼板在移動過程中產生的扭曲或傾斜、鋼板表面有油污或水滴所造成的干擾。

●瑕疵檢測具備自學習、自適應功能適合于不同寬度、不同顏色、不同速度的要求，還必須應用模式識別、自動暴光、防抖動、瑕疵報警等功能。瑕疵檢測和瑕疵報警是動態實時的。

●系統必須具備精度高、故障點少等特點，需用工業級數字?jǐn)z像機和工業級PC機相接合來完成系統任務。

●系統必須有光機電一體化設計應用技術，確保系統集成高效。

【系統指標】

1、鋼板瑕疵檢測系統能在0.2秒內給出是否存在瑕疵，若鋼板表面存在瑕疵，標識出瑕疵位置且報警提示。

2、對有瑕疵的圖像進行保存，有待鋼板質量評估以及其它后續處理。

3、鋼板瑕疵檢測系統檢測瑕疵大小的誤差精度可調。

對于鋼帶移動速度不大于120m/min，精度最高可達：

a、面積瑕疵：0.1mm; b、線瑕疵：0.3mm(寬度)*1mm(長度)

4、通過友好人機界面在圖像中標識出瑕疵的位置，并給予報警提示。

5、系統可以記錄和存儲瑕疵的圖片，以及圖片在被檢測鋼帶卷繞中的位置，以供對整個鋼帶的質量進行定量的分析和評估。
